Kuka KR30 / 2 robot de soldadura por arco de nueve ejes con posicionador de forma H kuka

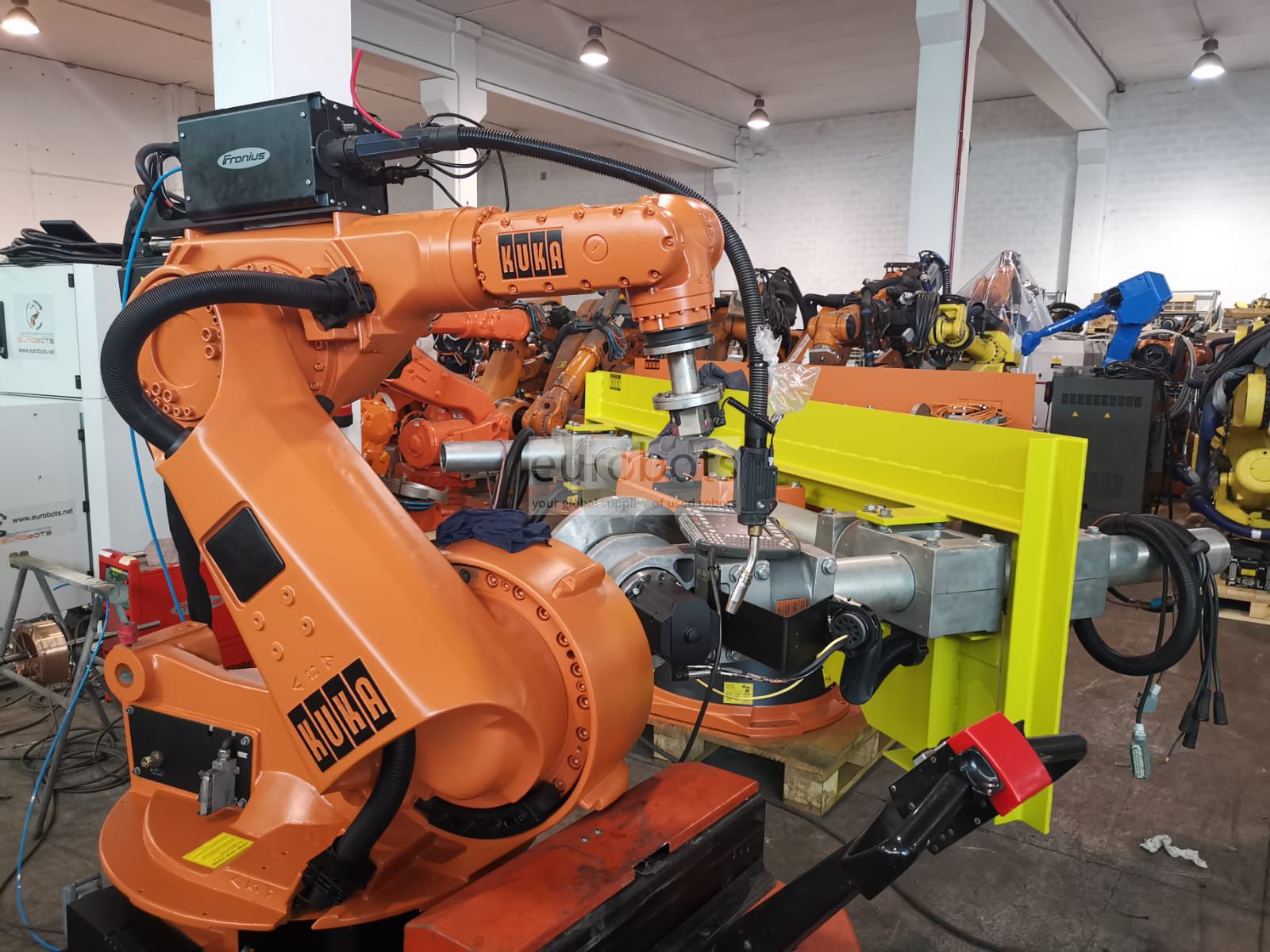

Sistema de soldadura Kuka de 9 ejes que consiste en:

- 1 x robot industrial de seis ejes Kuka KR 30/2 con controlador KRC2, alcance de brazo de 2033 mm y carga útil de 30 kg.

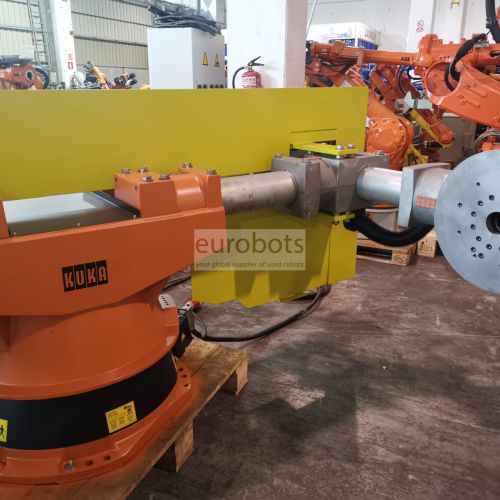

- 1 posicionador de soldadura de tres ejes en forma de H (estación de carga y descarga automática) con una capacidad de carga de 500 kg. Tiene 2000 mm entre cabeza y cola.

- 1 x SKS 400, 400A o Fronius TPS4000

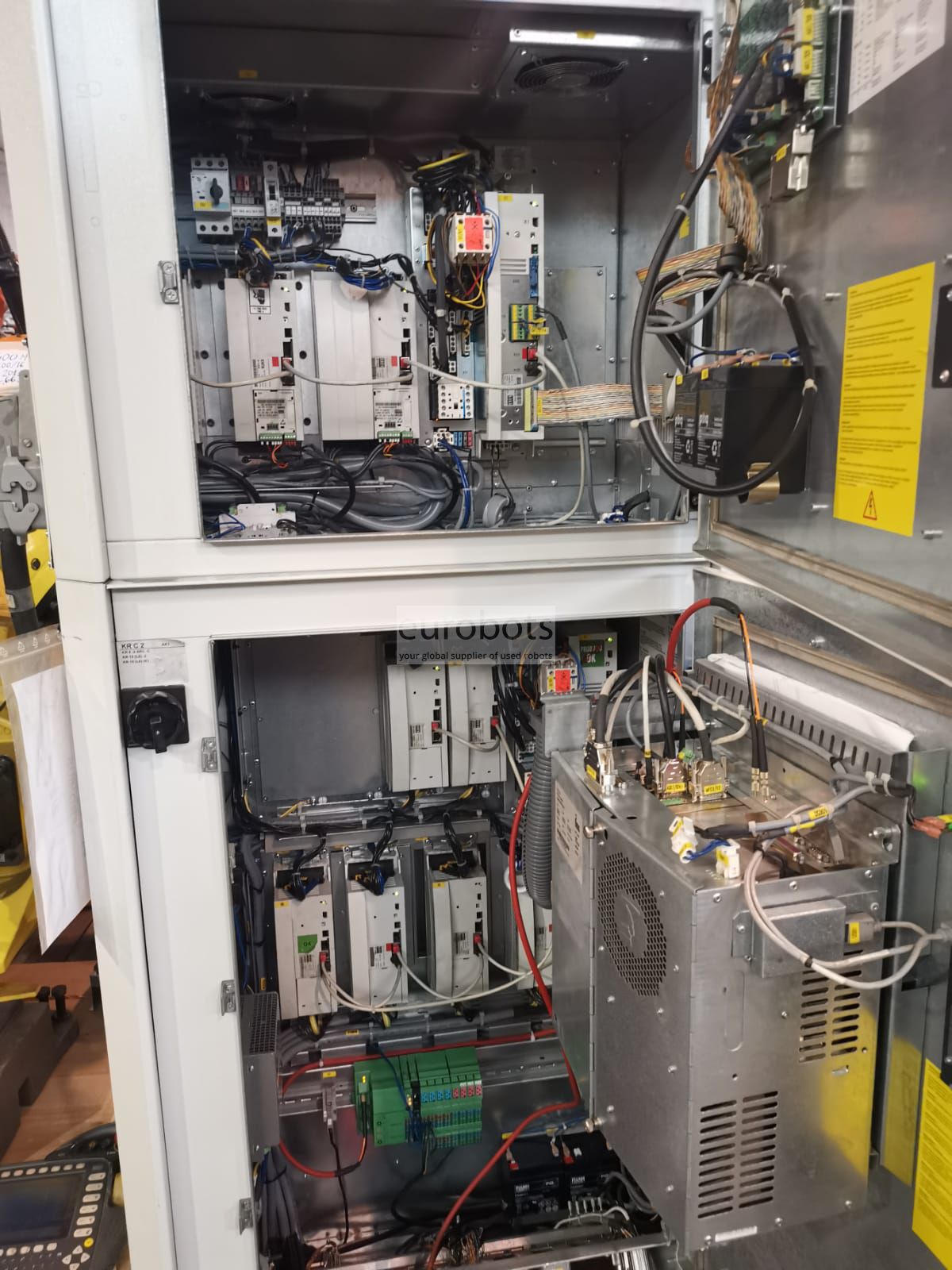

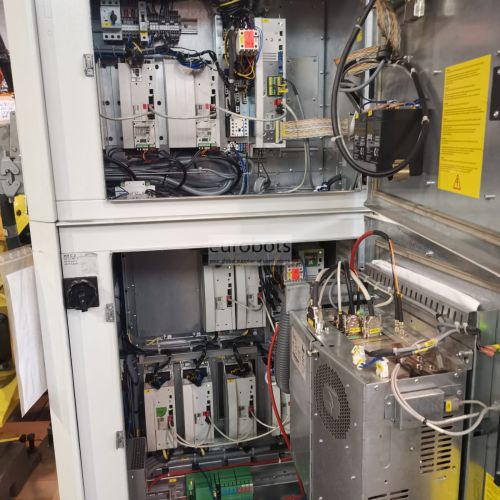

Este robot está equipado con el controlador KRC2, versión de software 5.4.14 bajo WinXP

El controlador de robot KR C2 facilita la programación con su interfaz de Microsoft Windows. Es ampliable, se puede integrar en redes a través de un bus y contiene paquetes de software listos para usar.

Características de KR C2:

  • Tecnología de PC abierta y con capacidad de red
  • 2 ranuras libres para ejes externos
  • Ranuras DeviceNet y Ethernet para sistemas de bus comunes (por ejemplo, INTERBUS, PROFIBUS, DeviceNet) provistas de serie
  • Función de perfil de movimiento para una interacción óptima entre los motores de los robots individuales y su velocidad.
  • Disquetes y unidades de CD-ROM para copia de seguridad de datos
  • Instalaciones como el diagnóstico remoto a través de Internet.
  • Operación y programación simples a través del Panel de control KUKA (KCP) con interfaz de usuario de Windows
  • Armario de control compacto
  • Panel de control ergonómico KUKA (KCP)

Especificaciones generales

  • Carga máxima de robot: 30 Kg
  • Máximo alcance horizontal del brazo: 2033 mm
  • Repetibilidad: 0.06 mm
  • Controlador: KRC2

Robot Motion Speed

  • Eje 1: 140º / s
  • Eje 2: 126º / s
  • Eje 3: 140º / s
  • Eje 4: 260º / s
  • Eje 5: 245º / s
  • Eje 6: 322º / s

Rango de movimiento

  • Eje 1: + -185º
  • Eje 2: + 35º a -135º
  • Eje 3: + 158º a -120º
  • Eje 4: + -350º
  • Eje 5: + -119º
  • Eje 6: + -350º

Aplicaciones

Soldadura por arco , Soldadura por puntos , soldadura pernos
