Fanuc S-420iF S420iF

Esperando stock

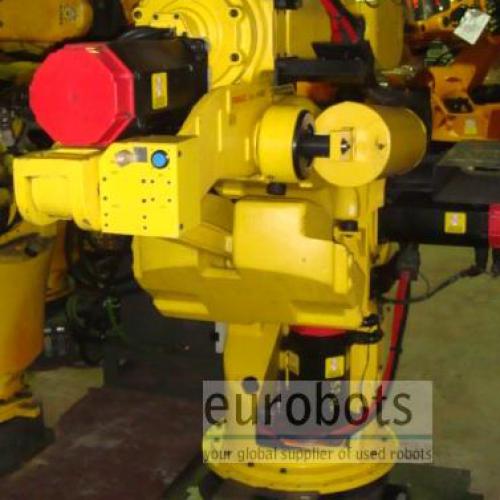

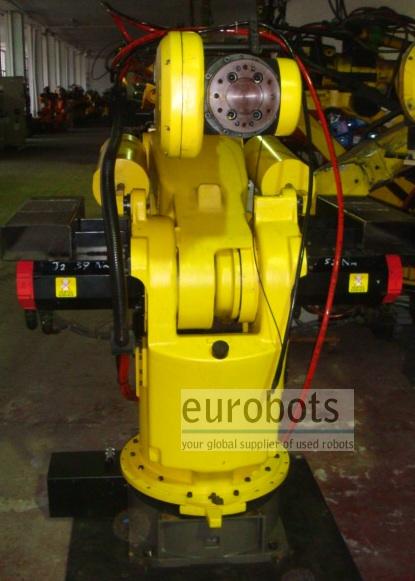

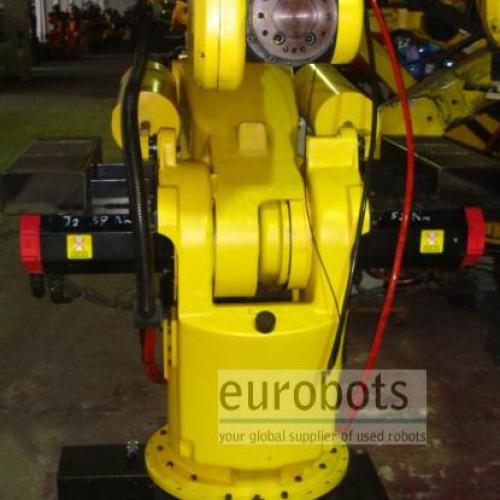

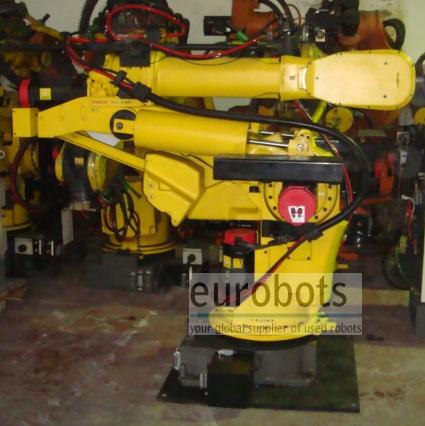

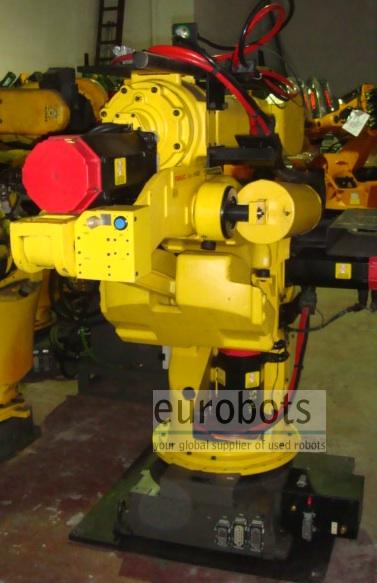

Año 1999. El Fanuc S-420iF es un robot de seis ejes que cuenta con una capacidad de carga reducida y mayor campo de trabajo, adecuado para el manejo de las aplicaciones.

Línea de robots S-420i FANUC Robotics está diseñado para un máximo rendimiento y fiabilidad en el taller de carrocería del automóvil y con el apoyo de nuestra extensa tecnología de aplicación y servicio / red de piezas. Él S-420i cuenta con un controlador integrado único, de seis ejes de construcción modular y un diseño servoaccionado flexible eléctrico para la alta velocidad y los procesos pesados.

Beneficios

  • El envolvimiento de trabajo permite el procesamiento de grandes fabricaciones
  • El diseño modular permite al robot formar una conversión de un modelo a otro.
  • La Unidad mecánica combinada y de control del robot reduce los costes de espacio de piso, cableado e instalación de punto a punto
  • Piezas Mecánicas / eléctricas Mínimas aumentan la Fiabilidad
  • Las velocidades altas del movimiento reducen el tiempo entre las soldaduras
  • 360 grados de rotación del eje 1
  • Líneas internas de usuario de alimentación / señales / de aire para el brazo dan una mayor fiabilidad
  • Fácil de aprender y usar los paquetes de programación de aplicaciones
  • Gabinete electrónico de "cambio rápido" reduce el tiempo de inactividad a menos de 15 minutos
  • Diseño de brazo bajo masa permite un posicionamiento de alta velocidad
  • Diseño de brazo Probado en más de 13.000 instalaciones de robots S-420.

Características de flexibilidad

  • El brazo de extensión, la muñeca de carga pesada, pedestal cuña, relación de reducción y módulos de equilibrado permiten conversión simple robot único punto de soldadura, montaje en rack, brazo largo o tipo de trabajo pesado
  • Sistema flexible y ampliable de E / S internos al controlador
  • Características mecánicas Bloques de E / S para reducir el cableado Distribuido
  • Construcción mecánica ofrece un posicionamiento preciso y de alta velocidad de la cámara
  • Impulsión directa en todos los ejes resultado en una mayor fiabilidad y un mantenimiento reducido
  • Reductores de velocidad RV proporcionan un movimiento suave en todas las velocidades y una larga vida
  • El diseño modular es simple con pocos componentes
  • Rodamientos y unidades selladas protegen y mejoran la fiabilidad
  • Posicionamiento absoluto codificador de serie
  • El Par eje de la muñeca y la inercia permite a la velocidad nominal de movimiento grandes armas / herramientas
  • Reductores de velocidad única RV con hueco simplifican el enrutamiento de cable.
  • Panel del operador Remoto y el montaje compacto reduce las necesidades de espacio de pasillo y el piso
  • Montaje de elevadoras y soportes se puede utilizar para el montaje del transformador de soldadura periférica.
  • Opción de brazo compacto para estrecha separación de unidades

Datos Generales:

  • Carga máxima de Robot: 120 Kg
  • Alcance máximo: 2450/2850 mm
  • Repetibilidad : 0,4 mm

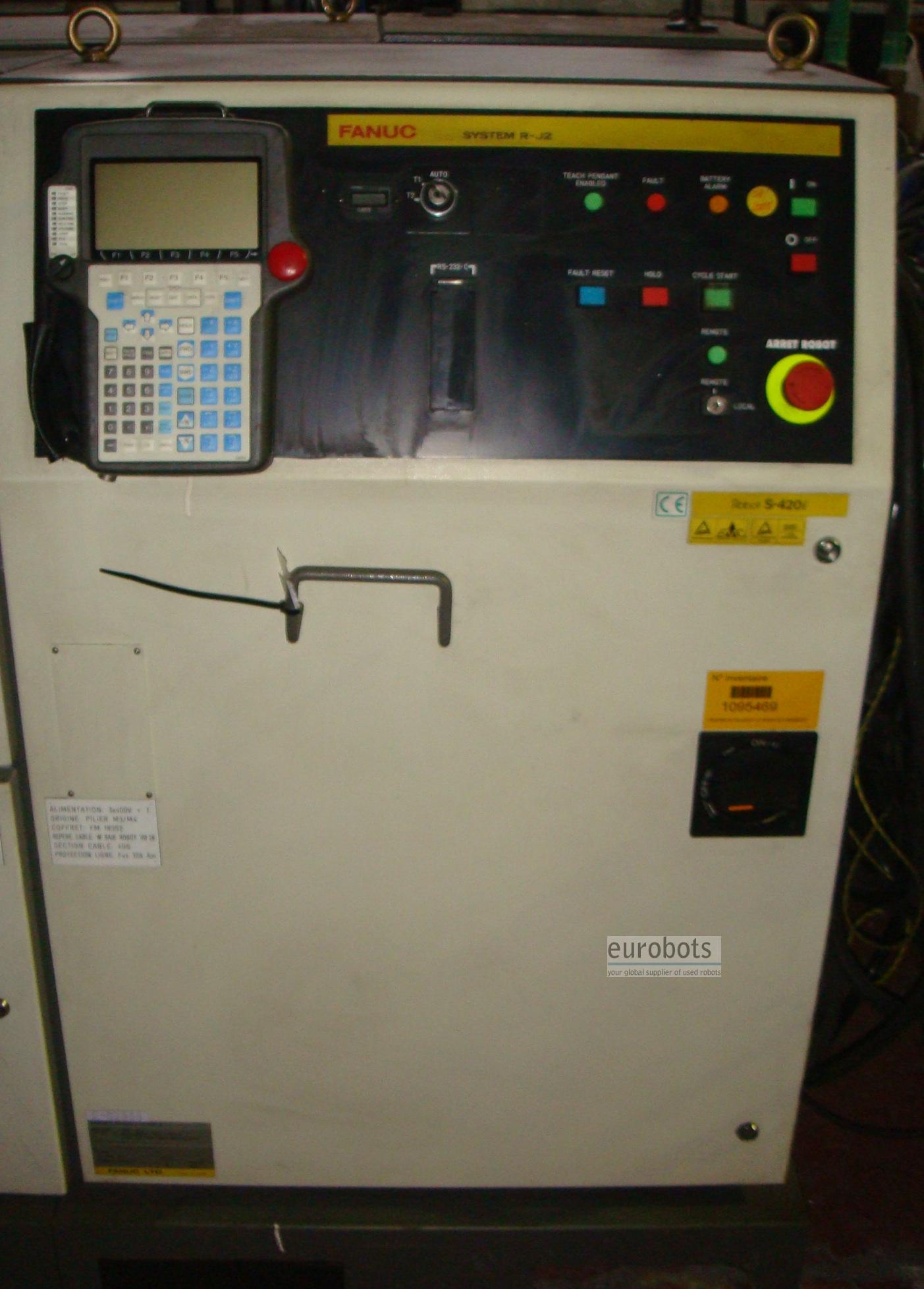

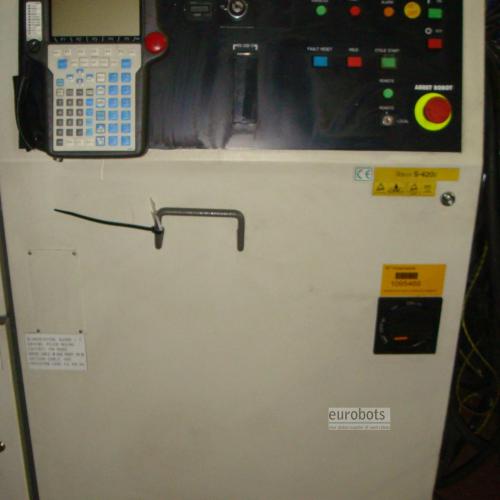

  • Controlador: RJ2

Velocidad y Movimiento del Robot:

  • Eje 1 : 100º / s
  • Eje 2 : 110º / s
  • Eje 3 : 100º / s
  • Eje 4 : 210º / s
  • Eje 5 : 150º / s
  • Eje 6 : 210º / s

Aplicaciones del Robot:

  • Soldadura por puntos
  • Transferencia entre prensas
  • Manejo de materiales
  • Manipulación entre maquinas
  • Paletización

Aplicaciones

Presione tendiendo , Paletización , Carga y descarga de piezas , Mecanizado , Manipulación de piezas , Pegado - Pegado adhesivo , Corte por plasma

Videos

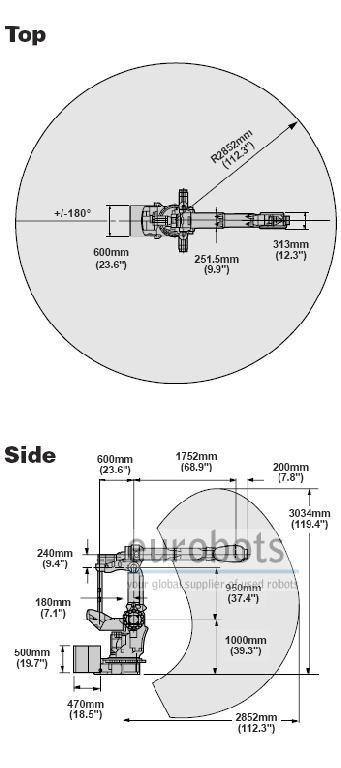

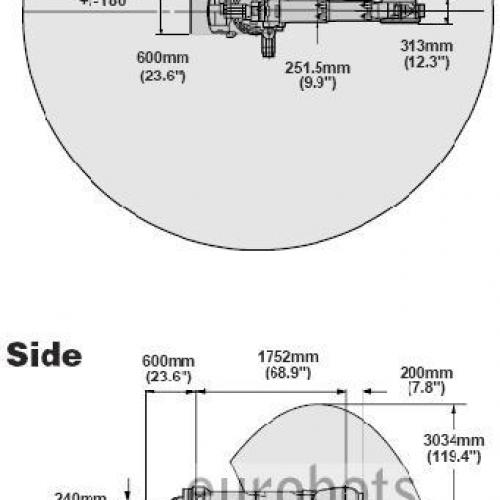

Diagramas
