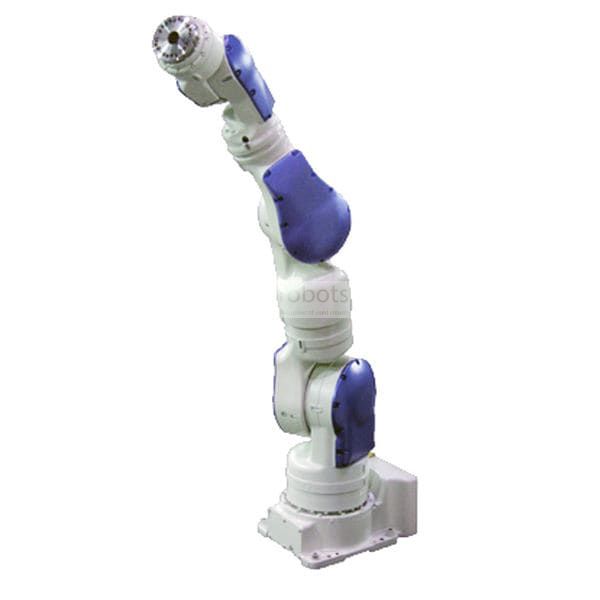

Yaskawa Motoman SIA20D

Esperando stock

SIA20D robot de estructura de brazo delgado, compacto y potente de 7 ejes que permiten agilidad y versatilidad con un alto rendimiento y libertad de movimiento. ideal para trabajar en espacios estrechos.

Características del controlador DX100

El compacto controlador DX100 de Yaskawa con estructura avanzada y control de proceso, que ofrece una mayor libertad para el usuario, incluso en el concepto de una celda automatizada:

• Sistema de control Multirobot con hasta 8 robots / 72 ejes de movimiento coordinados.

• Arquitectura robusta de PC, que proporciona control a nivel de sistema para células de trabajo robóticas.

• Conexiones en la parte posterior del gabinete de control para optimizar el espacio interior

• Procesamiento de lógica de escalera incorporado; 4,096 direcciones de E / S

• Variedad de conexiones de red de bus de campo

• Conexión de servidor de alta velocidad

• Los paneles I / F (10) muestran HMI en el colgante

• Advanced Robot Motion Control (ARM) para una mayor productividad y un tiempo mínimo de aprendizaje

• Ahorro de energía hasta un 25%

• Tiempo de reparación (MTTR)

• Fácil mantenimiento con función para verificar el estado del reductor, función de vida de diagnóstico de hardware, resolución de problemas mejorada y recuperación de alarma

• La ranura del flash compacto y el puerto USB facilitan las copias de seguridad de la memoria

• El colgante de programación de Windows® CE pequeño y liviano tiene una pantalla táctil a color con capacidad de visualización de múltiples ventanas.

Datos Generales

Carga máxima del robot: 20 kg
Número de ejes: 7
Máximo alcance horizontal: 910 mm
Alcance vertical máximo: 1.498 mm
Repetibilidad: ± 0.1 mm
Controlador: DX100

Rango de movimiento (°)

Eje S: ± 180 °
Eje L: ± 110 °
Eje E: ± 170 °
Eje U: ± 130 °
Eje R: ± 180 °
Eje B: ± 110 °
Eje T: ± 180 °

Velocidad máxima (° / s)

Eje S: 130 ° / s
Eje L: 130 ° / s
Eje E: 170 ° / s
Eje U: 170 ° / s
Eje R: 200 ° / s
Eje B: 200 ° / s
Eje T: 400 ° / s

Aplicaciones de robots

Ensamblado
Moldeo por inyección
Inspección
Embalaje
Asistencia a máquinas
Transferencia de partes

Aplicaciones

Carga y descarga de piezas , Mecanizado , Manipulación de piezas , Medición , Montaje de piezas

Fotos

Diagramas
